Productdetails:
|
| Verpakkingslaaghoogte: | 100mm, 150mm, 200mm | Dikte van de plaat: | 0.1mm, 0.12mm, 0.15mm |
|---|---|---|---|
| Materiaal: | SS304, SS316L | grootte: | Vanaf orde |
| Vorm: | Op maat | Specifiek gebied: | optioneel type |
| Hoog licht: | de gestructureerde verpakking van 2.5y,ss 316l gestructureerde verpakking,de gestructureerde verpakking van de distillatietoren |
||

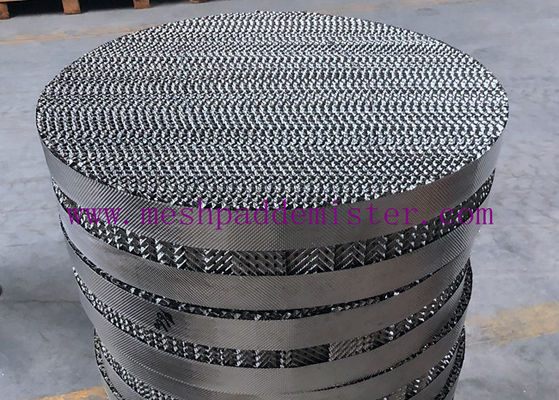

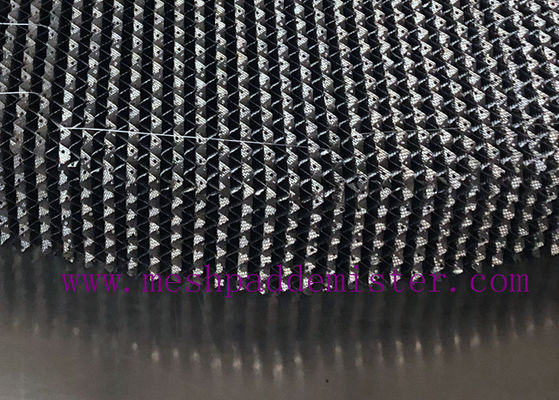

2.5Y Metalen gegolfde platen, gestructureerd verpakken in een distillatietoren
1. metalen golfplaten met een verpakkingsstructuur:
1 Elke partij gestructureerde verpakkingen wordt door de kwaliteitsinspectie overeenkomstig het contract geïnspecteerd voordat zij de fabriek verlaat.
2 De verpakkingsplaat moet plat en roestvrij zijn.
3 De piekhoogte, de golflengte, de helling en de tandhoek van de verpakking moeten aan de desbetreffende normen voldoen.
De afwijking tussen de geaccumuleerde lengte van de piekhoogte van elke 100 stuks en de geaccumuleerde lengte van het werkelijke product van 100 stuks is: de positieve afwijking is niet meer dan 1 uur,en de negatieve afwijking is niet meer dan 2 uur.
4 De diameter, de ovaliteit en de vlakheid van de verpakkingsplaat moeten aan de desbetreffende voorschriften voldoen.
5 Voor de diameter van het gat d0, gat midden afstand t en fijn korrel op de plaat, alleen visuele inspectie moet worden uitgevoerd, en het gat moet vrij zijn van boor, en de gaten en fijn korrel moeten gelijkmatig worden verdeeld.
6 de toelaatbare afwijking van de stalen banddikte moet voldoen aan GB/T 4239.
2- De structurele afmetingen en de kenmerkende parameters van de golfvormige verpakking met opening in roestvrij staal.
| Artikel 1 | Eenheid | 125X | 125 Y | 250X | 250 Y | 350X | 350 Y | 500X | 500 Y | |
| golfhoogte h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| de golfingsneiging θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| golflengte 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| golfhoek β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| lege breuk ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| De diameter van het geperforeerde gat d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Openingspercentage σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| radius van de kromming van de bovenste cirkel van de golfhoek R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Opmerking: de invloed van de openingssnelheid op de plaat wordt niet berekend
3- Indeling van metalen golfplaten
Een verpakte toren is een soort gas-vloeistof massa-overdracht apparatuur met een groot aantal verpakkingen in de toren.Sindsdien, heeft het zich ontwikkeld met platenkolom, die twee verschillende soorten gas-vloeistof massa overdracht apparatuur vormen.
Het lichaam van de verpakte toren is een verticale cilinder met een draagplaat aan de onderkant.Een verpakking persplaat wordt boven de verpakking geïnstalleerd om de beweging van de verpakking met de opstroom te beperkenDe vloeistof wordt vanaf de top van de toren toegevoegd, door de vloeistofverdeler op de verpakking gespoten en door het verpakkingsoppervlak gestroomd.Het gas wordt vanuit de onderkant van de toren gestuurd en gedistribueerd door het gasverspreidingsapparaat (het gasverspreidingsapparaat is over het algemeen niet ingesteld op torens met een kleine diameter)De gas-vloeistof tweefasige is in nauw contact met het verpakkingsoppervlak voor massaoverdracht.De verpakte toren is een continu contact gas-vloeistof massa-overdracht apparatuurIn de normale werking is de gasfase continue fase en de vloeibare fase verspreide fase.
4Markering, verpakking, opslag en vervoer van metalen golfplaten
1 Voor de afgewerkte gestructureerde verpakking moet een verpakkingslijst worden verstrekt, met inbegrip van de productnaam, het model, de specificaties en de afmetingen, de naam van de fabrikant en de productiedatum.het productinspectiecertificaat wordt verstrekt, met inbegrip van de inspectiepunten, de inspectiedatum en het zegel van het inspectiepersoneel.
2 De eindproducten worden verpakt in kartonnen dozen, houten dozen of houten platen en de verpakkingsbak wordt horizontaal geplaatst.de naam van de fabrikant en de kwaliteit van het product op de buitenzijde van de verpakking worden vermeld;, en de woorden of markeringen zoals "strikt voorkomen vochtigheid" moeten worden opgenomen.
3 Het is ten strengste verboden het product tijdens het vervoer rechtstreeks te raken en te regenen.
4 Producten moeten in een geventileerde en droge ruimte worden bewaard en mogen niet zijdelings worden gestapeld.
Materiaal
SS304, SS316L, andere op bestelling.
elk jaar produceren en leveren we honderden kubieke meter metalen gestructureerde verpakkingen in verschillende modellen. er zijn veel populaire soorten en materialen voor keuze. custom order is ook welkom!We helpen u graag met wat u nodig heeft.!
