Productdetails:
|
| Dikte van de plaat: | 0.1mm, 0.12mm, 0.15mm | Verpakkingslaaghoogte: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Vorm: | aangepast | Materiaal: | SS304, SS316L |
| Specifiek gebied: | optioneel type | grootte: | Vanaf orde |
| Hoog licht: | 0.15mm verpakking,de verpakking van 125y,de behandeling 125y van het staartgas |
||

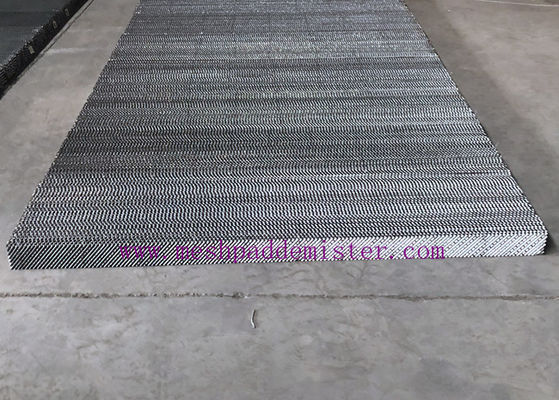

0.15mm metalen plaat 125Y gestructureerde verpakking bij behandeling van afgassen
1. Indeling van gestructureerde verpakkingen
Een verpakte toren is een soort gas-vloeistof massa-overdracht apparatuur met een groot aantal verpakkingen in de toren.Sindsdien, heeft het zich ontwikkeld met platenkolom, die twee verschillende soorten gas-vloeistof massa overdracht apparatuur vormen.
2. De structuur van de verpakte toren met behulp van gestructureerde verpakking
Het lichaam van de verpakte toren is een verticale cilinder met een draagplaat aan de onderkant.Een verpakking persplaat wordt boven de verpakking geïnstalleerd om de beweging van de verpakking met de opstroom te beperkenDe vloeistof wordt vanaf de top van de toren toegevoegd, door de vloeistofverdeler op de verpakking gespoten en door het verpakkingsoppervlak gestroomd.Het gas wordt vanuit de onderkant van de toren gestuurd en gedistribueerd door het gasverspreidingsapparaat (het gasverspreidingsapparaat is over het algemeen niet ingesteld op torens met een kleine diameter)De gas-vloeistof tweefasige is in nauw contact met het verpakkingsoppervlak voor massaoverdracht.De verpakte toren is een continu contact gas-vloeistof massa-overdracht apparatuurIn de normale werking is de gasfase continue fase en de vloeibare fase verspreide fase.
3- De structurele afmetingen en de kenmerkende parameters van de golfvormige verpakking met opening in roestvrij staal.
| Artikel 1 | Eenheid | 125X | 125 Y | 250X | 250 Y | 350X | 350 Y | 500X | 500 Y | |
| golfhoogte h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| de golfingsneiging θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| golflengte 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| golfhoek β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| lege breuk ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| De diameter van het geperforeerde gat d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Openingspercentage σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| radius van de kromming van de bovenste cirkel van de golfhoek R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Opmerking: de invloed van de openingssnelheid op de plaat wordt niet berekend
4. gestructureerde verpakkingswerkplaats
5. HG/T 21559.2 ◄2005 ◄ gestructureerde verpakkingsnorm
Standaard nr. - jaar nr. - verpakkingsmodel - binnendiameter van toren Φ (mm)
Bijvoorbeeld de binnendiameter van de verpakkingstoren is Φ 600 mm en er wordt gebruik gemaakt van golfmatige verpakkingen met een opening van roestvrij staal van het type p250i, die als volgt zijn gemarkeerd: HG/T 21559.2?? 2005?? P250I?? 600.
3.2 Specificaties en kenmerken

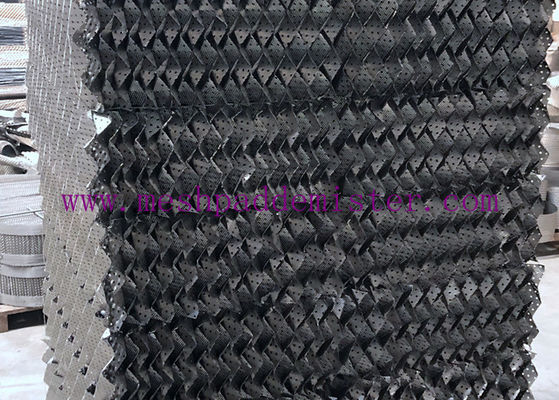

3.2.1 golfgrote verpakkingen met opening van roestvrij staal zijn een aantal golfgrote platen die zijn geperst uit roestvrijstalen banden;die verticaal gestapeld en samengevoegd zijn in een schijfvormige gestructureerde verpakking volgens de eisen van een bepaalde diameterDe golven van de aangrenzende golfplaten zijn in tegengestelde richting geneigd en de golven van de bovenste en onderste aangrenzende verpakkingsplaten zijn 90° gekruist.
3.2.2 Voordat de golfplaat wordt geperst, moeten vooraf gaten in de plaat worden geperst en de fijne korrels worden geperst, of het equivalent van de fijne korrels worden gebruikt.
3.2.3 In de tabel zijn acht soorten golfgrootte verpakkingen voor openingsplaten van roestvrij staal opgenomen.De kenmerkende parameters van de typeselectie zijn de specifieke oppervlakte van de verpakking en de hoek van de golflaag., die kan worden geselecteerd op basis van de vereisten voor het procesontwerp.
met een breedte van niet meer dan 50 mm
h: golfhoogte (mm)
2B: golflengte (mm)
β: golfhoek (°)
δ: plaatdikte (mm)
S: golflengte (mm)
R: krommingstraal van de bovenste cirkel van de golfhoek (mm)
elk jaar produceren en leveren we honderden kubieke meter metalen gestructureerde verpakkingen in verschillende modellen. er zijn veel populaire soorten en materialen voor keuze. custom order is ook welkom!We helpen u graag met wat u nodig heeft.!
